產品介紹

測量原理

熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的4～20mA電流信號0-5V/0-10V電壓信號，RS485數字信號輸出。




應用領域

石油、化工、化纖;紡織、橡膠、建材;電力、冶金、醫藥;食品等工業領域現場測溫過程控制；特別適用于計算機測控系統,也可與儀表配套使用.




性能特點

采用硅膠密封結構，因此耐震、耐濕，適合在惡劣現場環境中安裝使用。

現場安裝于熱電偶，熱電阻接線盒內，直接輸出4-20MA信號，這樣既省去昂貴的補償導線費用，又提高了信號長距離傳輸過程中的抗干擾能力。

變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。

精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。

應用面廣，既可以與熱電偶、熱電阻形成一體化安裝結構，也可作為功能模塊安裝在檢測設備中。



技術參數

測量范圍（℃）：-20~200；根據需求訂制

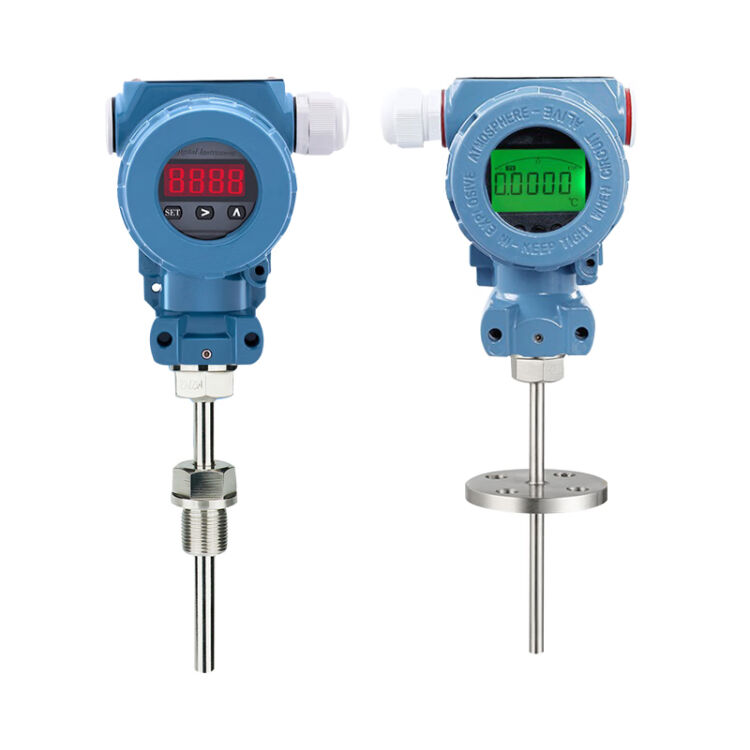

安裝方式：插入式 纜式（螺紋或法蘭）

 插入深度：可按用戶要求定制

探頭尺寸：Φ6、Φ8

傳感器：Pt100或Pt1000

信號輸出：4~20mA 0~5VDC 0~10VDC RS485 或 無線

供電電壓： DC24V

精度：±0.2%FS~±0.5%FS

長期穩定性（1年）±0.1%FS

響應時間：T=50℃ 2.3s；T=90℃ 5.4s

電氣保護：反極性及過載保護，可選浪涌電壓保護

環境溫度：-40~+85℃

儲存溫度：-40~+125℃

觸液部分材料：不銹鋼及其他材質

防護等級：IP65
