產品介紹

磁性液位計標準HG／T21584-95。

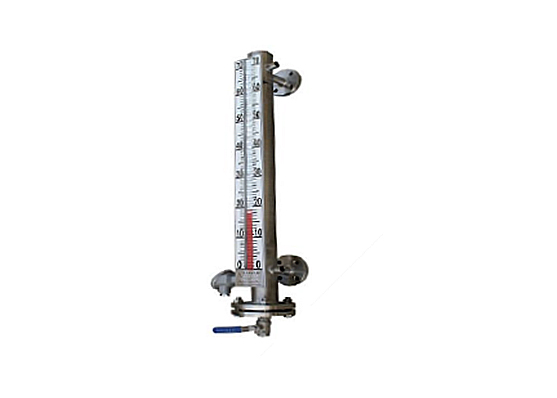

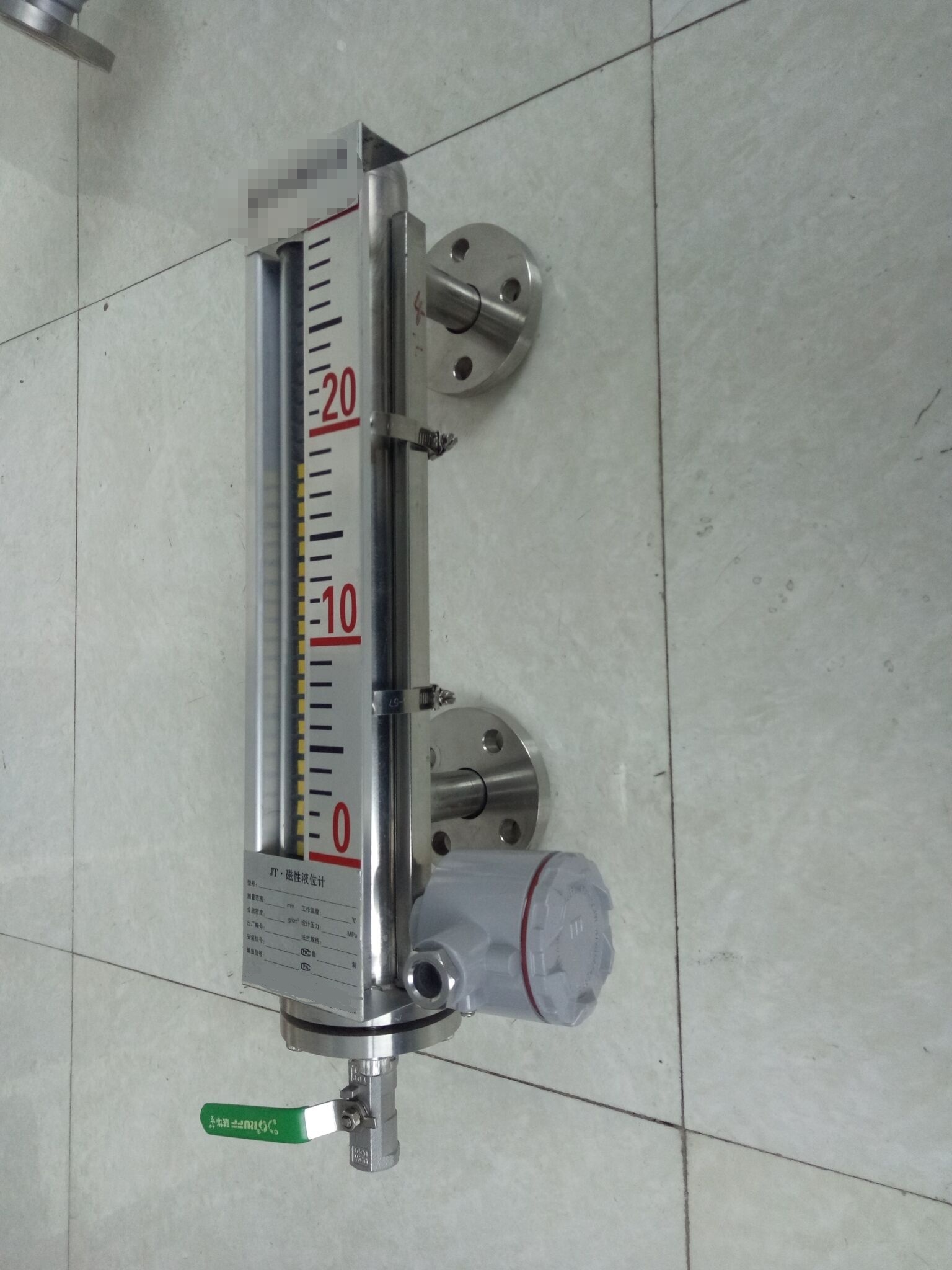

磁翻板液位計是根據磁極耦合原理和阿基米德（浮力定律）原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。

儀表有一個裝有磁性浮球的腔體主管，通過接口與容器組成一個連通器；腔體內的液面與容器內的液面是相同高度的，腔內的磁性浮球會隨著容器內液面的升降而升降；腔外翻柱顯示器隨磁性浮球升降而翻轉180°后改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。

     液位變送裝置輸出4～20mA電流信號，監測現場液位的同時，將液位的變化通過變送傳感器傳到控制室，實現遠程監控。同時液位磁控開關信號可用于對液位進行上下限控制或報警。



產品特點：

· 結構設計合理簡單、使用方便、性能穩定；

· 易于安裝、使用壽命長、維修方便；

· 測量范圍大，讀數直觀清晰；

· 耐腐蝕，指示部分與被測介質完全隔離；

· 結合面少，密封性強，不易滲漏,安全可靠；

· 耐高溫和低溫場合使用、最高溫度可達300℃；

· 抗壓能力強，最大承受壓力可達25MPa。



基本參數:

? 技術參數： 環境溫度：-20～60℃； 相對濕度：5%～100%； 環境壓力：86kPa～108 kPa； 測量范圍：0.3～12米； 顯示精度：±10mm； 介質壓力：≤2.5Mpa（2.5Mpa以上可另行設計）； 適用溫度：-40～300℃（類型可選）； 介質密度：≥0.45g/cm3（測量液位）； 密 度 差：≥0.15g/cm3（測量界位）； 介質粘度：≤150Cp 注.測量高粘度液體時，要求介質粘度≤0.4Pa.S； 接液材質：不銹鋼、PVC、Ti等； 過程連接：按用戶所需，有多種選擇； 環境振動：頻率≤25Hz，振幅≤0.5mm； 跟隨速度：≤0.08m/s； 過程連接： 側裝式符合DN25PN2.5/HG20592~20635-97/HG21613-97法蘭標準 頂裝式符合DN100PN1.6/HG20592~20635-97/HG21613-97法蘭標準，或者由客戶指定安裝尺寸。

? 報警開關 觸點容量：AC220V 0.2A/110V 0.5A； 供電電源：AC220V  50Hz或DC24V； 輸出形式：常開或常閉信號； 電氣壽命：＞10萬次； 極限負載電流：0.3A（部分型號）； 最大接觸電阻：150mΩ。   ? 變送輸出模塊 輸出信號：4～20mA； 負載電阻：500Ω（24VDC供電時）； 供電電源：DC24V、50mA； 環境溫度：-40～60℃； 電流精度：±1%（<0.5m）、2%（>2m）； 電氣接口：M20×1.5； 防爆形式：隔爆型 Ex dⅡCT6 、 本安型 Ex iaⅡCT6。



適用范圍：

      磁翻板液位計輸出信號多樣，可實現遠距離的液位指示、檢測、控制和記錄。可以適用于各種工業自動化過程控制中的液位測量與控制。

廣泛運用于石油、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。

用于各種塔、罐槽、球形容器和熔爐等設備的介質液位測量、控制與監測。
