產品介紹

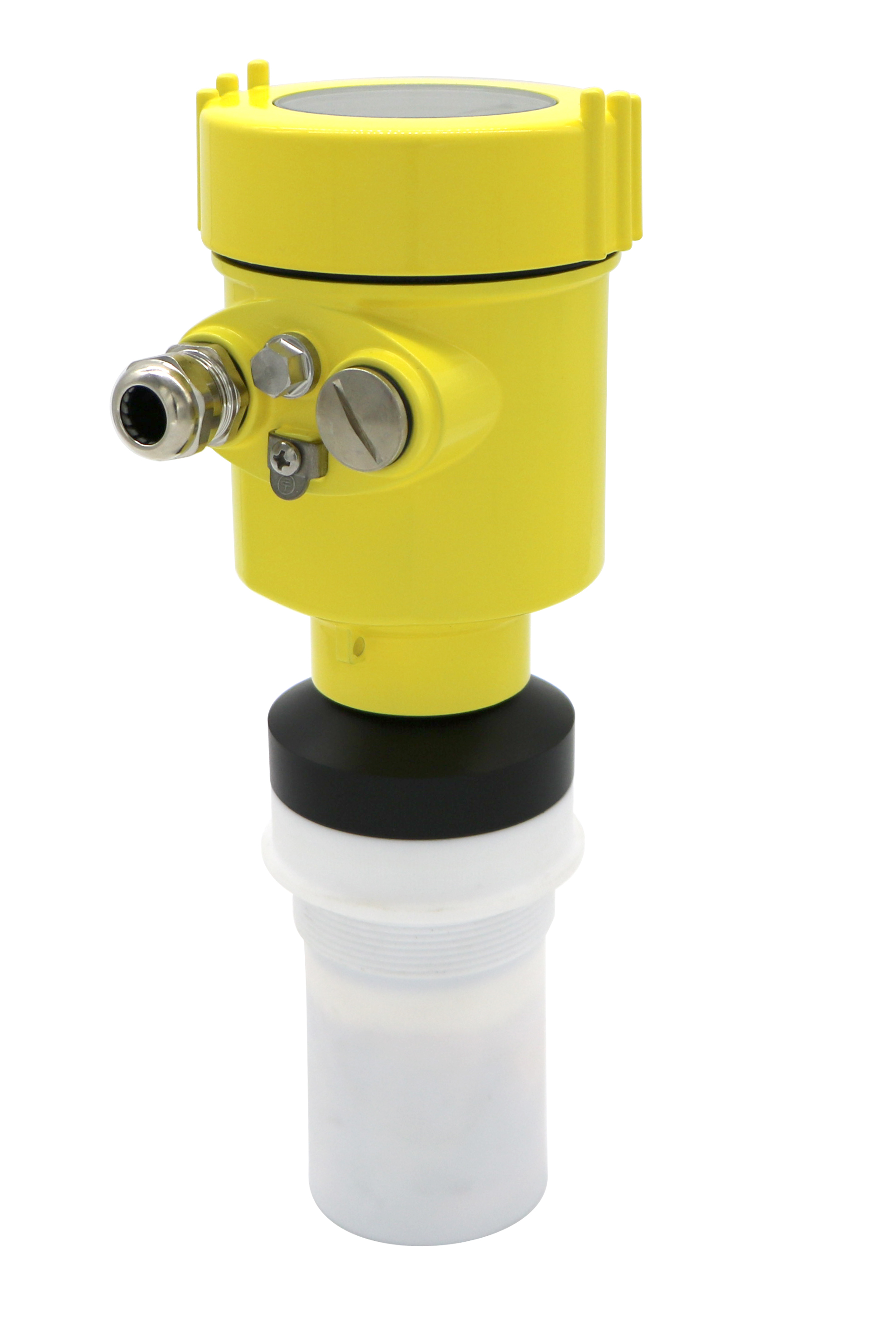

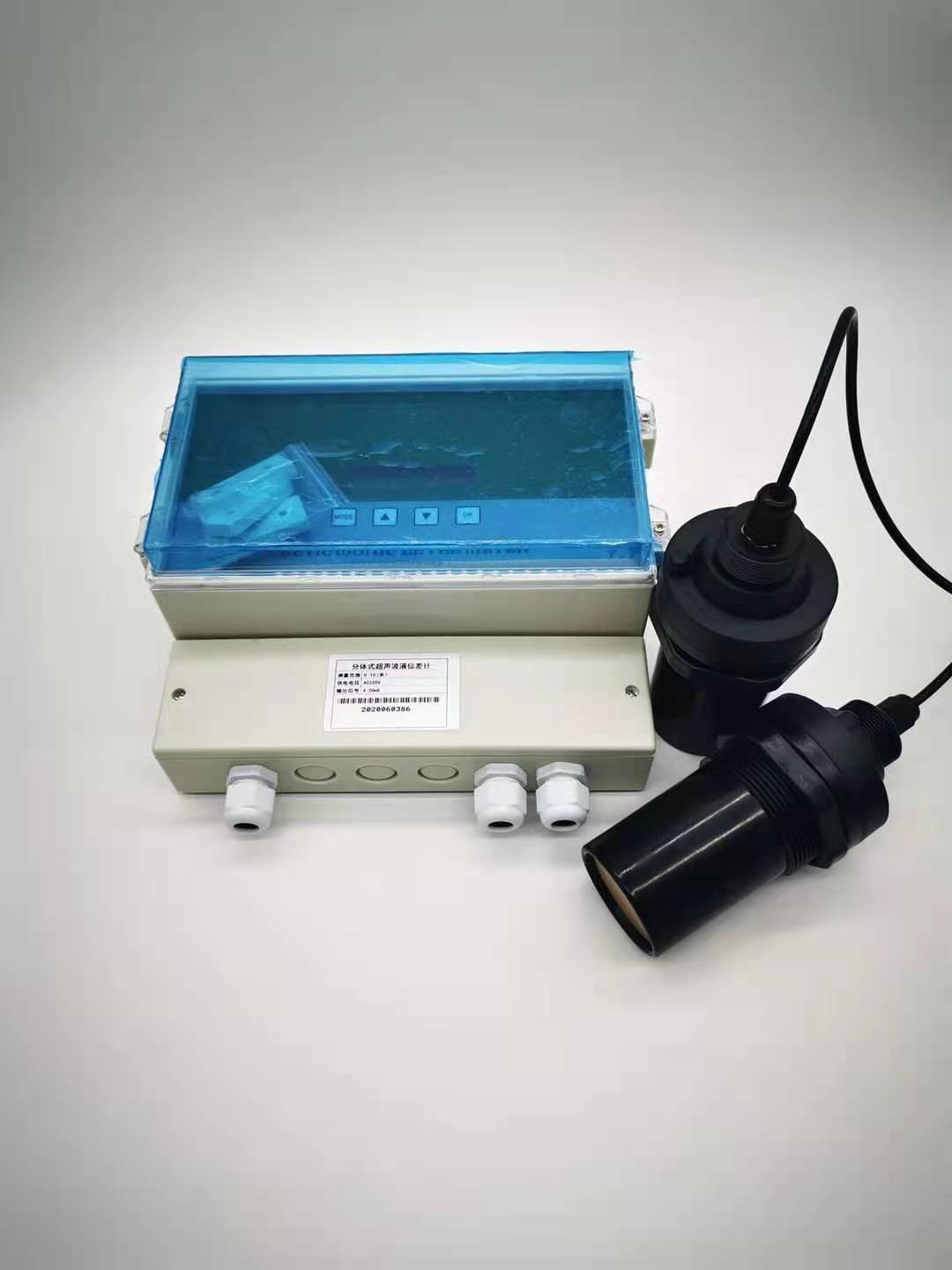

超聲波物位計由設計于一體的超聲波探頭和電子單元構成。物位計安裝于容器上部，在電子單元的控制下，探頭向被測物體發射一束超聲波脈沖。聲波被物體表面反射，部分反射回波由探頭接收并轉換為電信號。從超聲波發射到重新被接收，其時間與探頭至被測物體的距離成正比。電子單元檢測該時間，并根據已知的聲速計算出被測距離。通過減法運算就可得出物位值。

性能特點

v 先進的CPU和獨特的EachDis回波處理技術；

v 自動虛假信號回波分析功能,可有效確認真實回波；

v 最佳聲學功能技術,發射功率更能有效輻射傳播,從而提高信號強度

v 安裝方便靈活，多種選擇，耐用可靠

v 傳感器安裝簡便不需與被測液體接觸

v 可根據現場選擇限制繼電報警制功能

技術指標

液距范圍：2m、4m、8m、12m、15m、20m、30m（可選）

分 辨 率：1mm，精 度：±10mm

盲 區：0.2~1m

顯示方式：LCD 液晶顯示

發射開角：6°～12°

溫度補償：溫度自動補償

模擬輸出：4～20mA/HART，最大負載 750W

（一體兩線制/三線制/四線制可選）

開關輸出：2 組可編程繼電器，可設置為報警功能

和定時功能；容量為 AC230V/5A

數字接口：RS485（ModBus 協議）

交流供電：AC220V±10%，50Hz，直流供電：DC24V

材 質：變送器為 ABS

傳感器為 ABS

安裝方式：支架安裝、法蘭安裝、螺絲安裝

線纜長度：10 米標配（可延長）

防護等級：變送器 IP65

傳感器 IP67
