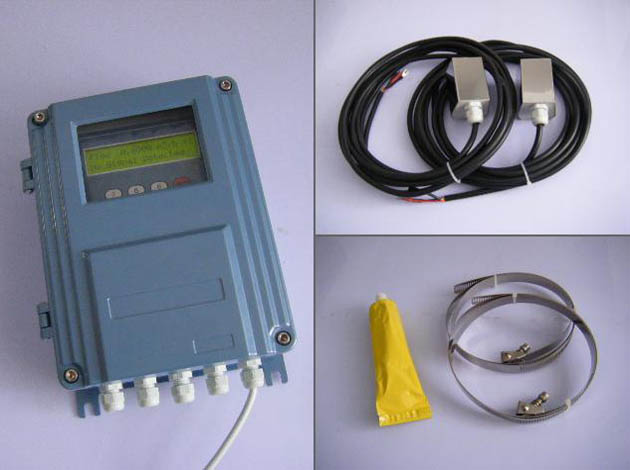

產品介紹

超聲波流量計是一種非接觸式儀表，它既可以測量大管徑的介質流量，也可以用于不易接觸和觀察的介質的測量。它的測量準確度很高，幾乎不受被測介質的各種參數的干擾，尤其可以解決其它儀表不能解決的強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量問題。

儀器特點

采用大規劃集成電路CPLD，表貼工藝，準確度更高。高可靠性，高性能，適用性好，全中文顯示。

日、月、年流量累積功能，可記錄前64個運行天、前64個運行月、前5個運行年的累積流量。

上、斷電管理功能，可記錄前64次上、斷電時間及流量，可進行人工或自動補償減少流量損失。

能有效地克服管壁對超聲波信號的衰減和粗糙的管道內表面對超聲波信號的散射，全面減少超聲波信號的能量消耗。




技術參數

項　　目		性能、參數
測量主機（一次表）	精度	1.0%(單通道)， 0.5%（雙通道）
	重復性	0.2%
	最大流速	10m/s
	測量周期	500mS（每秒2次）
	測量原理	超聲波時差原理，4字節IEEE754浮點運算
	顯示接口	段式LCD、2×10背光型字符液晶、4×12背光型字符液晶
	操作	雙磁控開關、6鍵輕觸鍵盤、16鍵輕觸鍵盤
	輸入	兩路兩線制PT1000鉑電阻輸入回路，可實現熱量計量功能（焓差法）
	輸出	電流信號：4~20mA，阻抗600Ω浮空，準確度0.1%。 數據接口：隔離RS485串行接口。
	通訊協議	MODBUS-RTU協議
	其它功能	自動記憶前7日、前2個月的累積流量；斷電時間和流量可手動補加； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出。
	工作電流	50mA
	備用電池	內置電池，在24VDC斷電條件下保持兩月數據不丟失
	環境溫度	-10℃~70℃（大于此溫度范圍要求請與廠家聯系）
	工作范圍	連續
傳 感 器	插入式	測量管道材質不限（不停產安裝）適用于管徑DN80以上。
	管段式	標準管段式：適用于管徑DN15~DN1000，整機測量精度±0.5%
	信號電纜	專用SEYV75-2屏蔽雙絞線纜，出廠標配5米
	防護等級	IP65
可測管道	管材	鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
	襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
	內徑	15mm~6000mm
	直管段長度	上游≧10D，下游≧5D，距泵出口處≧30D。
可測液體	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
	濁度	≦20000ppm，污水測時效果好，絕大多數污水管道可穩定測量。
	溫度	-40℃~120℃
