產品介紹

液體密度計（濃度計）使用振動式原理測量密度，傳感器根據振動原理而設計，此振動元件類似于兩齒的音叉，叉體因位于齒根的一個壓電晶體而產生振動，振動的頻率通過另一個壓電晶體檢測出來，通過移相和放大電路，叉體被穩定在自然諧振頻率上，當液體流經叉體時，振動發生改變，引起諧振頻率變化，從而通過電子處理單元計算出準確的密度值。

儀器特點

*完全一體化的數字測量，可用于監測和控制高精度連續測量

* 沒有可動部件，意味著實際上不需要維護

* 提供包括鋯、合金 400、合金 B3 以及合金 C22的防腐材料

* 密度、標準密度或特殊計算值 （固體百分比、癆PI、比重等）采用直接毫安 (4–20 mA) 輸出

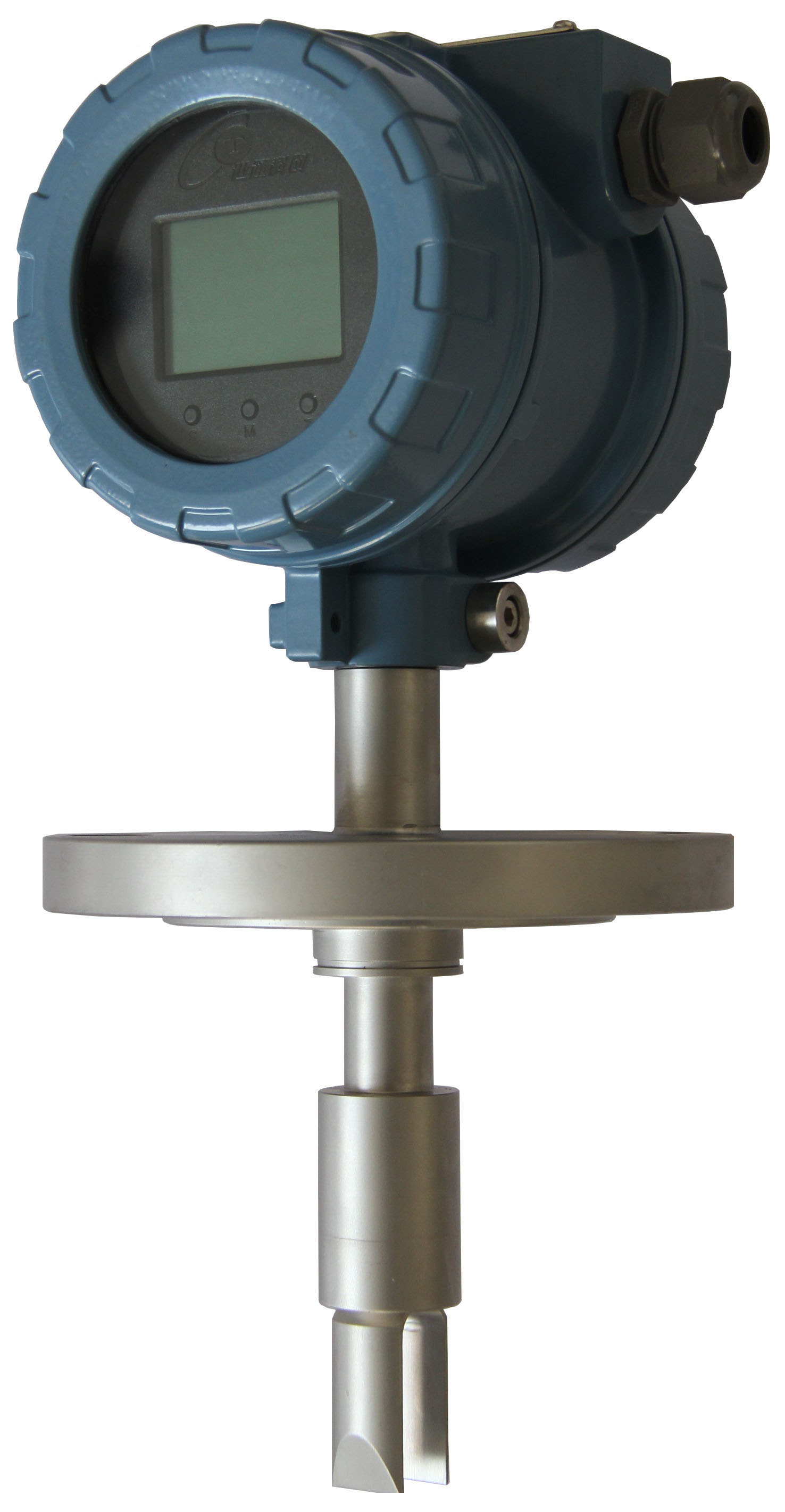

* 長桿型適于在開放式和密閉式儲罐中使用

* 長桿的長度最大可達 2 m（更長請聯系技術）

* 允許存在少量固體和氣泡

* 對振動不敏感

* 直插式儀表適于在高管道壓力下工作

* 提供用于診斷和數據記錄的計算機組態工具

* 內部提供一體式 B 級 PT100 溫度傳感器作為溫度補償

* 通過危險區域認證（CEC）

典型應用

* 多產品管道中的界面探測

* 酸 / 堿濃度控制

* 石油零售渠道 （僅為長桿型 ）

* 蒸發器控制

* 結合體積流量計用于質量流量

* 產品混合

* 糖精煉 （糖濃度 Brix）

* 間歇反應中的終點探測

* 麥芽汁比重 （釀酒）

* 溶劑

* 漿液

技術參數

性能參數	精度（1）	±0.001 g/cc	±1.0 kg/m3
	工作范圍（2）	0 至 3 g/cc	0 至 3000 kg/m2	0至 187.4 lb/ft3
	重復性	±0.0001 g/cc	±0.1 kg/m3	±0.006 lb/ft3
	過程溫度影響（已校正）（3）	±0.0001 g/cc	±0.1 kg/m3	（每 °C）
	過程壓力影響（已校正）（4）	忽略不計
	過程溫度(5)	– 50 ℃ 至 +150 ℃（– 58 ℉ 至 +302 ℉）
	環境溫度	– 40 ℃ 至 +85 ℃（– 40 ℉ 至 +185 ℉）
	最大工作 壓力(6)	XQM880（標準型）		2MP
		XQM880（高壓型）		1450 psi (100 bar)
	試驗壓力	在最大工作壓力1.5倍的壓力下進行測試
	防護等級	IP65
結構材料	接液部件	XQM880（標準型）		不銹鋼 316L、
		XQM880（防腐型）		合金 C22、或鈦
	電子部件外殼	XQM880（標準型）		鋁合金鑄件
		XQM880（防腐型）		不銹鋼或塑料
	插齒拋光	XQM880		標準、 PFA 涂層或電拋光
重量	重　量	XQM880（標準型）		典型值為45KG
		XQM880（特殊型）		取決于管道
特性	電源要求	電壓		24VDC（需四線制）
	輸　　出	頻率輸出		電源線上的電源調制2線制（4-20毫安）



*(1) 上述精度適用于標定范圍 0.6 – 1.80 g/cc (600 – 1800 kg/m3)。

 *(2) 采用 XQM880時，液體的粘度最大則可達到 20,000 cP（更高請聯系工廠）。

 *(3) 溫度影響指的是因過程流體溫度偏離工廠標定溫度而引起的最大測量偏差。

 *(4) 壓力影響定義為：由于過程壓力偏離標定壓力而引起的傳感器流量和密度敏感度的變化。如要測定工廠標定壓力， 請參考  隨附于 XQM880的標定文件。如果數據不可用，請聯系工廠。

 *(5) 如果要求特殊型，則過程溫度將被進一步限制在– 40 ℃ 至 +150 ℃（– 40 ℉ 至 +302 ℉）。

 *(6)    實際最大工作壓力受過程連接額定值的限制。

         工作溫度：0~45℃

         環境濕度：相對濕度≤85%
